| ハイライト: | 低静的PCBドリリングスピンドル,高速PCBドリリングスピンドル,低静的PCBドリリングスピンドル 20000RPM |
||
|---|---|---|---|
互換性 WWD1822 200,000RPM KL200P1 PCB 掘削 スピンドル
スピンドルは機械の中の棒,機械の別の部分が回る.数える名詞. スピンドルとは,羊毛を手で回すときに使う尖った棒です. 糸を作るためにスピンドルで羊毛を回します.
簡単な詳細:
|
モデル |
代替する |
記述 |
鍵となる精度 |
マシン参照 |
|
KL200P1 |
D1822 D1686 |
スピード範囲: 201000〜200,000回転/分 Ø6.35mm~0.05mm 精密掘削 |
静的流出:<2μm ダイナミック流出:<6μm 振動:0.5 MM/S
|
クリングンバーグ PLURITEC ヒタチ レンズ シュモール アンダーソン |
ドリルプレスのスピンドルは?
羽
このスタイルドリルプレスは,ヘッド,テーブル,コラム,ベースという4つの主要組成から構成されています.ヘッドには,スピンダを動かすために使用されるモーターと変動速度メカニズムが含まれています.スピンドルはペンの中に配置されています手動か自動で動かすことができます.
製品説明

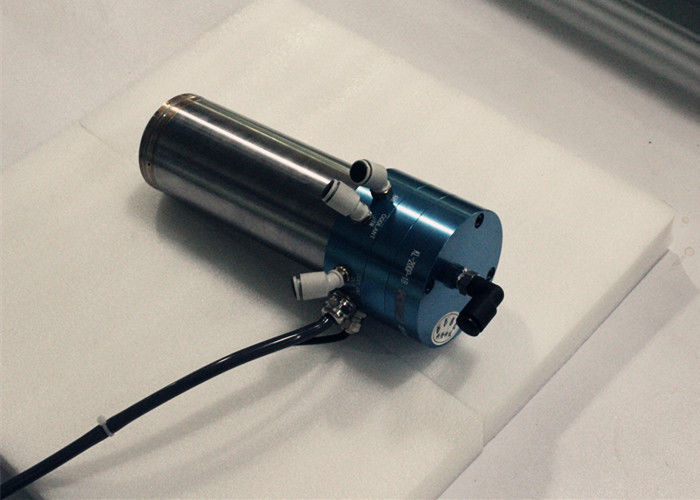

KL200P1 WW D1822 または WWD1686 のための高周波スピンドル交換 完全範囲20,000から200,000rpm,長寿命の空気軸承タイプ,スピンドル重量3.9kg,COLLETサイズ Ø1/8 及びボディサイズ Ø 61.9
最大電源:0.85KW
空気圧:6.0〜6.5kgf/cm2
冷却剤:水油
固定電圧: 200V
固定電流:3A
周波数 (HZ): 334-3350
PTC または NTC センサーを選択する
方形波が利用可能
競争力
低静的
低ダイナミックRUNOUT
安定した性格と長寿
精密ドリリングに適した
空気ベアリングタイプ提供 より高精度 高速 ツール寿命の延長 表面仕上げの改善 耐久性 低熱成長 保守の欠如 負荷容量振動が減る清潔さ
適用する:
プリント回路板 精密ドリリング
穴の範囲: Ø6.35mm-0.05mm
マシン参照:KLINGINBERG PLURITEC;HITACHI;LENZ;ANDERSON;SCHMOLL....
仕様:
|
冷却液の水温 |
20+2 |
|
静的流出 |
<2μm |
|
動的流出 |
<6μm |
|
コレットのトルク (N.cm) |
>13 ((1/8) |
|
振動 |
0.5MM/S |
|
温度センサー オーム KΩ |
R=0.10±5% 25°Cで |
|
空気圧 |
<5.0kg/cm2 |
|
密室空気圧 |
>2,5kg/cm2 |
|
冷却液水流量 |
>2.0 (L/分) |
|
冷却油流量 |
>3.8 (L/分) |
|
20krpmで空気の流量 |
48 ((L/分) |
|
ラジアル負荷 |
6.0kgf |
互換性のあるD1822 200,000RPM KL200P1 スピンドル
なぜKLKJを選んだのか?
スピンドルメンテナンスの技術が15年近くあり スピンドル部品の生産に10年間の経験があり, スピンドル研究開発に9年間を費やした KLKJは,最大200krpmのエアベアリングスピンドルを提供することに成功しています.
KLKJのすべてのスピンドルは 厳格な品質管理手順を用いて 徹底的に検査され テストされていますKLKJは,すべての修理されたスピンドルが,それを長寿と安定した性格にするために次のポイントを通過することを保証します:
1空気の流れ
2水流量
3浮遊を終了/離陸する
4軸負荷 (内側)
5軸負荷 (外側)
6. トーク
7静的ランアウト
8ダイナミックランアウト
9自動車チェック
10振動
11材料の分析と厳格な品質テスト検出制御
12厳格な許容量管理
